C'est probablement le mécanisme de dégradation le plus coûteux des installations industrielles, et le plus difficile à voir venir. La corrosion sous isolation, CUI pour corrosion under insulation, attaque la paroi de vos tuyauteries à l'abri du calorifuge, sans aucun signe extérieur, parfois pendant des années. Quand elle se manifeste, c'est en général par une fuite.
Paradoxe apparent : c'est l'isolation, censée protéger, qui crée les conditions de l'attaque. En réalité, ce n'est pas l'isolation qui est en cause, mais l'eau qui s'y trouve piégée.

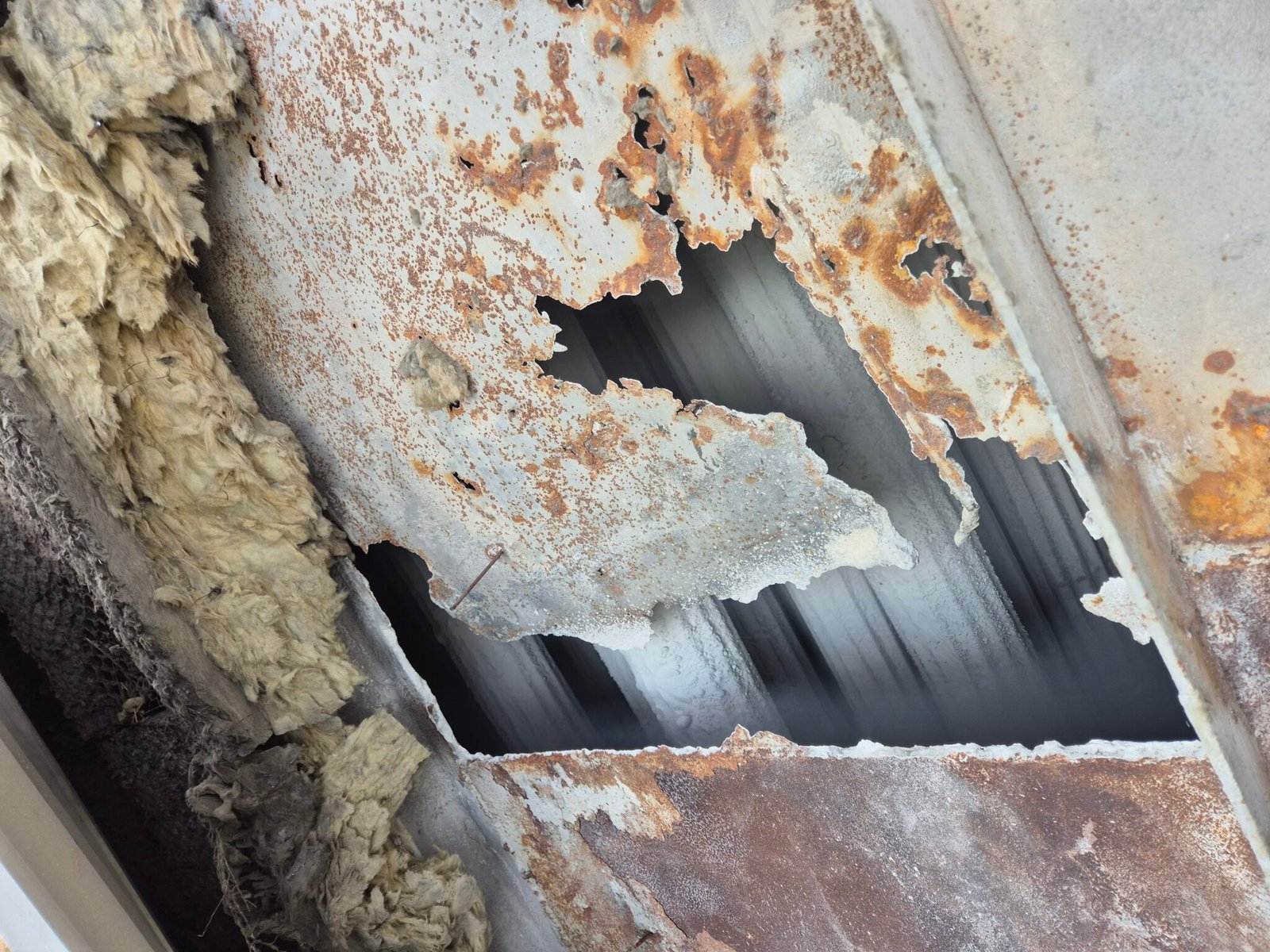

alt suggéré : « Corrosion sous isolation constatée sur une tuyauterie industrielle après dépose du calorifuge »
Le mécanisme
Le point de départ est toujours le même : de l'eau atteint la paroi métallique et y reste. Elle peut provenir d'une infiltration de pluie par une tôlerie ouverte ou mal recouverte, de la condensation sur un réseau froid mal pare-vaporisé, d'un lavage de sol au jet, ou d'une fuite d'un équipement voisin.
L'eau atteint la paroi
Infiltration par la tôlerie, condensation sur réseau froid, lavage au jet ou fuite d'un équipement voisin.
Elle ne s'évacue plus
Sous l'isolant, l'eau stagne au contact du métal, dans un espace confiné dont elle ne ressort pas.
Les contaminants se concentrent
Les cycles thermiques alternent évaporation et recondensation, concentrant chlorures, sulfates et sels dissous.
Les cycles thermiques de l'installation, mise en chauffe, refroidissement et arrêts, alternent phases d'évaporation et de recondensation, ce qui concentre progressivement les contaminants dissous : chlorures, sulfates, sels apportés par l'atmosphère ou lessivés de l'environnement. L'oxygène, renouvelé à chaque respiration du système, complète le tableau.
Le résultat est une cellule de corrosion active, permanente, et totalement invisible depuis l'extérieur.
Les plages de température à risque
Tout l'intérêt du sujet tient dans une donnée : la CUI ne frappe pas partout de la même façon.
Entre 60 °C et 175 °C
C'est la zone la plus dangereuse. En dessous, la corrosion progresse plus lentement. Au-dessus, la paroi est trop chaude pour que l'eau reste liquide.
Cette fenêtre intermédiaire permet les cycles d'humidification et de séchage les plus destructeurs. C'est aussi, malheureusement, la plage de fonctionnement la plus courante en industrie de process.
Fissuration par les chlorures
Le mécanisme est différent et plus insidieux : la fissuration par corrosion sous contrainte en milieu chloruré. Les chlorures se concentrent sous l'isolant et attaquent un métal sous tension.
Le résultat n'est pas un amincissement progressif de la paroi, mais des fissures fines et ramifiées, beaucoup plus difficiles à détecter, pouvant conduire à une rupture brutale.
L'API RP 583 encadre l'analyse du risque de corrosion sous isolation et les stratégies d'inspection associées.
Les configurations les plus exposées
Certaines situations concentrent les problèmes.
Réseaux à service intermittent
En veille ou en fonctionnement discontinu, ils multiplient les cycles mouillage-séchage, les plus destructeurs.
Les points bas
L'eau infiltrée en hauteur descend par gravité et finit par s'accumuler dans les points bas du réseau.
Traversées, supports et brides
La continuité de la protection y est nécessairement interrompue. Ce sont les portes d'entrée de l'eau.
Extérieurs exposés à la pluie
Dès que la tôlerie présente un défaut de recouvrement, l'eau entre et ne ressort plus.
Les réseaux froids
La condensation y est permanente en l'absence de pare-vapeur continu, sans qu'aucune infiltration extérieure soit nécessaire.
Zones lavées au jet
Fréquentes en agroalimentaire, elles projettent de l'eau sous pression dans le moindre défaut de finition.
Ce que vous pouvez repérer sans démonter
La CUI est invisible, mais ses causes ne le sont pas. Un tour d'installation permet déjà de repérer les zones à surveiller.
Une tôlerie ouverte, déformée, percée, ou dont les recouvrements sont posés dans le mauvais sens.
Des traces de rouille ou des coulures brunes sortant d'un joint de calorifuge.
Un isolant tassé, affaissé, ou visiblement gorgé d'eau.
De la condensation ou du givre en surface d'un réseau froid, signe d'un pare-vapeur défaillant.
Des points singuliers laissés nus après une intervention de maintenance.
Chacun de ces signaux justifie un examen plus poussé, avec dépose locale de l'isolant.
