Isolation de vos réseaux d'air
Gaines de soufflage, de reprise, conduits de fumée, réseaux de ventilation industrielle : les réseaux aérauliques sont souvent les parents pauvres des chantiers d’isolation. Pourtant, une gaine non isolée transporte un air dont la température a déjà évolué avant même d’atteindre sa destination, générant surconsommation et inconfort.
Isoler ces réseaux, c’est maintenir la température de l’air soufflé entre la centrale et les diffuseurs, prévenir la condensation sur les gaines d’air froid (source de moisissures et de corrosion), réduire les nuisances acoustiques des réseaux à grande vitesse et répondre aux exigences d’efficacité énergétique des installations de climatisation.
/ Nos prestations
Nos interventions
Gaines rectangulaires & circulaires
Gaines rectangulaires, circulaires ou spiralées, en acier galvanisé ou en matériaux composites : nous adaptons la pose pour garantir une isolation continue, sans pont thermique, avec des finitions propres et durables.
Centrales de traitement d'air
Caissons et équipements de CTA, en reprise comme en installation neuve, avec une attention particulière en sortie de batterie froide où les risques de condensation sont les plus élevés.
Conduits de fumée & d'extraction
Extraction de fumées, de vapeurs industrielles ou de gaz chauds : nous sélectionnons des isolants haute température et des finitions résistantes aux atmosphères agressives.
/ Matériaux utilisés
Matériaux & Fintions
Laine de verre ou de roche à revêtement aluminium
Solution standard pour l’isolation des gaines rectangulaires et circulaires, la laine de verre ou de roche revêtue d’un pare-vapeur aluminium répond à la majorité des configurations rencontrées en ventilation. Posée en rouleaux ou en panneaux selon la géométrie du réseau, elle épouse les changements de section, les coudes et les piquages sans rupture de continuité. Le revêtement assure à la fois la finition et l’étanchéité à la vapeur d’eau.
Nos calorifugeurs adaptent l’épaisseur à l’implantation du réseau de l’ordre de 25 mm en locaux chauffés à 50 mm en locaux non chauffés et traitent chaque jonction par bandes adhésives aluminium. Matériau incombustible, la laine minérale contribue également à limiter la propagation du feu le long des gaines techniques.
Élastomère alvéolaire en plaques
Sur les gaines transportant de l’air froid, le risque n’est plus seulement thermique : c’est la condensation qui menace l’installation. L’élastomère alvéolaire à cellules fermées intègre sa propre résistance à la diffusion de vapeur d’eau, ce qui en fait la réponse adaptée aux réseaux de climatisation et de traitement d’air froid. Livré en plaques, il se découpe et se colle au plus près des formes rectangulaires.
La performance de cette isolation tient entièrement à la qualité des jonctions : un joint mal collé suffit à créer un point froid, puis des gouttes, des moisissures et à terme de la corrosion sur la gaine. Nous soignons particulièrement les recouvrements, les angles et les traversées de supports.
Laine de roche haute densité
Pour les conduits d’extraction de fumées, de vapeurs industrielles ou de gaz chauds, la laine de roche haute densité offre la tenue en température que les isolants standards ne peuvent assurer. Sa structure fibreuse dense résiste aux contraintes mécaniques comme aux atmosphères agressives des sites industriels et agroalimentaires, tout en conservant ses performances dans la durée.
Ce même matériau répond aux besoins acoustiques : sa densité en fait un absorbant efficace contre le bruit des réseaux à grande vitesse et des ventilateurs. Une double réponse, thermique et acoustique, particulièrement recherchée sur les installations proches de zones occupées.
Finitions en tôle aluminium

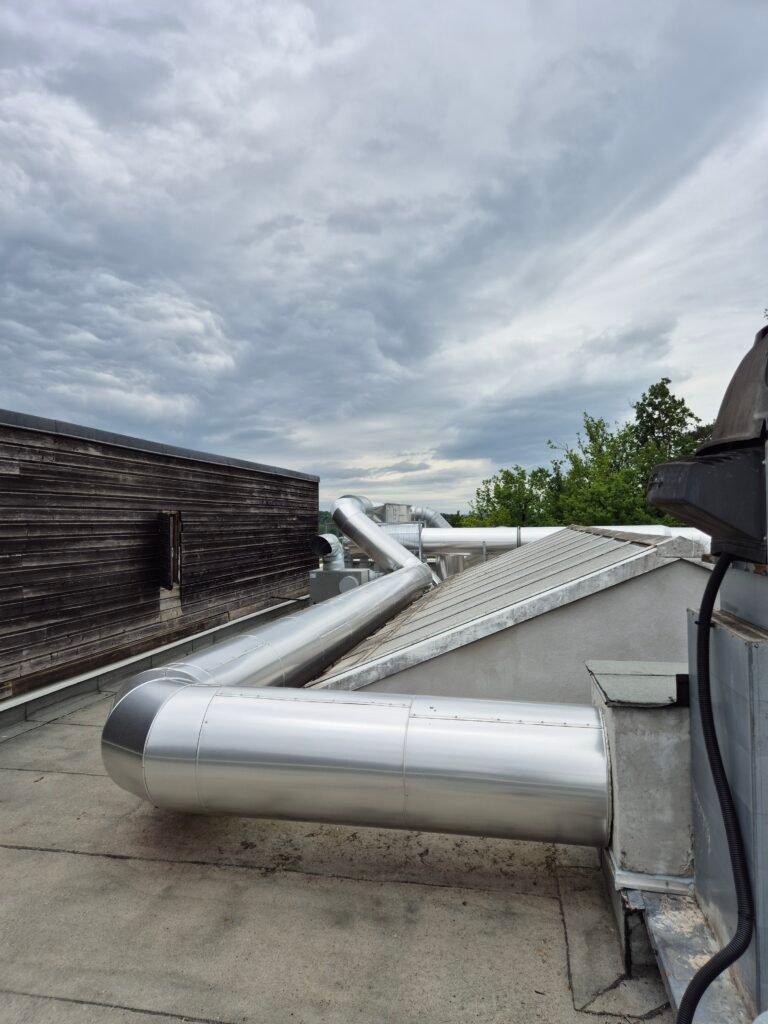

La finition n’est pas un simple habillage : c’est elle qui protège l’isolant dans le temps. La tôle aluminium met le calorifugeage à l’abri des chocs, des intempéries et des passages répétés lors des opérations de maintenance. Sur les réseaux extérieurs, en toiture ou dans les zones de circulation, elle conditionne directement la durée de vie de l’isolation posée.
Nos pièces de forme (coudes, tés, réductions, capots) sont développées et façonnées dans notre atelier girondin aux cotes exactes de chaque réseau. Le résultat : des assemblages ajustés, un rendu net et une installation qui reste présentable des années après la réception du chantier.
- / Nos partenaires
NOUS TRAVAILLONS AVEC LES FABRICANTS DU MÉTIER
Pourquoi isoler vos gaines de ventilation ?
Une gaine non isolée perd sa température de consigne entre la centrale et les diffuseurs, et se couvre de condensation dès que l’air qu’elle transporte est plus froid que l’ambiance. L’isolation traite les deux à la fois.
- Maintien de la température de l'air soufflé entre la centrale et les diffuseurs
- Prévention de la condensation sur les gaines transportant de l'air froid (risque de moisissures, corrosion)
- Réduction des nuisances acoustiques générées par les réseaux à grande vitesse
- Conformité réglementaire en matière d'efficacité énergétique des installations de climatisation
/ Intervention
Notre process d’intervention
01
Audit & visite technique
Relevé des réseaux sur site : gaines rectangulaires, circulaires ou spiralées, caissons de CTA, conduits d’extraction, températures de service et contraintes d’accès.
02
Étude & métré
Dimensionnement des épaisseurs selon le NF DTU 45.23, choix de l’isolant (laine minérale, élastomère) et de la finition, puis chiffrage détaillé.
03
Préparation
Approvisionnement des matériaux (laines minérales, élastomère, pare-vapeur) et planification du chantier, y compris en site occupé.
04
Pose & calorifugeage
Isolation des gaines de soufflage et de reprise, des caissons de CTA et des conduits d’extraction, pose du pare-vapeur et finitions en tôle aluminium.
05
Contrôle & réception
Vérification de la conformité et des finitions, remise du dossier d’ouvrage (DOE) et des garanties.
- Étude de cas
Etude de cas à mettre en avant
They are a base material in applications that do not require any formability beyond minimal bending and/or roll-forming.
Nos zones d'intervention
Basée à Marcenais, en Gironde, Patey Isolation intervient sur onze départements du Sud-Ouest — de la Charente-Maritime aux Hautes-Pyrénées — pour le calorifugeage de vos installations industrielles et tertiaires.
- Charente-Mar. 17
- Charente 16
- Dordogne 24
- Haute-Vienne 87
- Corrèze 19
- Lot-et-Garonne 47
- Gironde 33
- Landes 40
- Pyrénées-Atl. 64
- Hautes-Pyrénées 65
- Gers 32
/ Nos actualités
Nos actualités calorifuge & isolation industrielle
FAQ Calorifugeage Ventilation & Aéraulique
Vous ne trouvez pas votre réponse ? Notre équipe technique vous répond sous 48 h.
Oui, dès lors que l’air transporté doit arriver à température aux diffuseurs. Une gaine nue perd sur toute sa longueur, et le local traversé n’est presque jamais à la température de soufflage. En local chauffé, l’épaisseur est simplement plus faible qu’en local non chauffé.
Elle atténue le rayonnement acoustique des gaines, très perceptible sur les réseaux à grande vitesse et dans les locaux sensibles. Attention toutefois : une isolation extérieure ne remplace pas un traitement acoustique intérieur ni un piège à son, elle le complète.
Principalement de la laine de verre ou de roche à revêtement aluminium, qui couvre la majorité des configurations. Sur les gaines d’air froid, nous passons à l’élastomère alvéolaire, et sur les conduits d’extraction de fumées à des isolants haute température.
La NF DTU 45.23, qui fixe les règles de mise en œuvre de l’isolation des réseaux aérauliques. Nos interventions y sont conformes, tout comme au NF DTU 45.2 lorsque le chantier comporte également des tuyauteries.
Oui. Nous intervenons régulièrement en site occupé — bureaux, ERP, établissements de santé — avec des interventions planifiées en horaires décalés et un balisage des zones de travail. C’est une part importante de notre activité en Gironde et en Nouvelle-Aquitaine.
